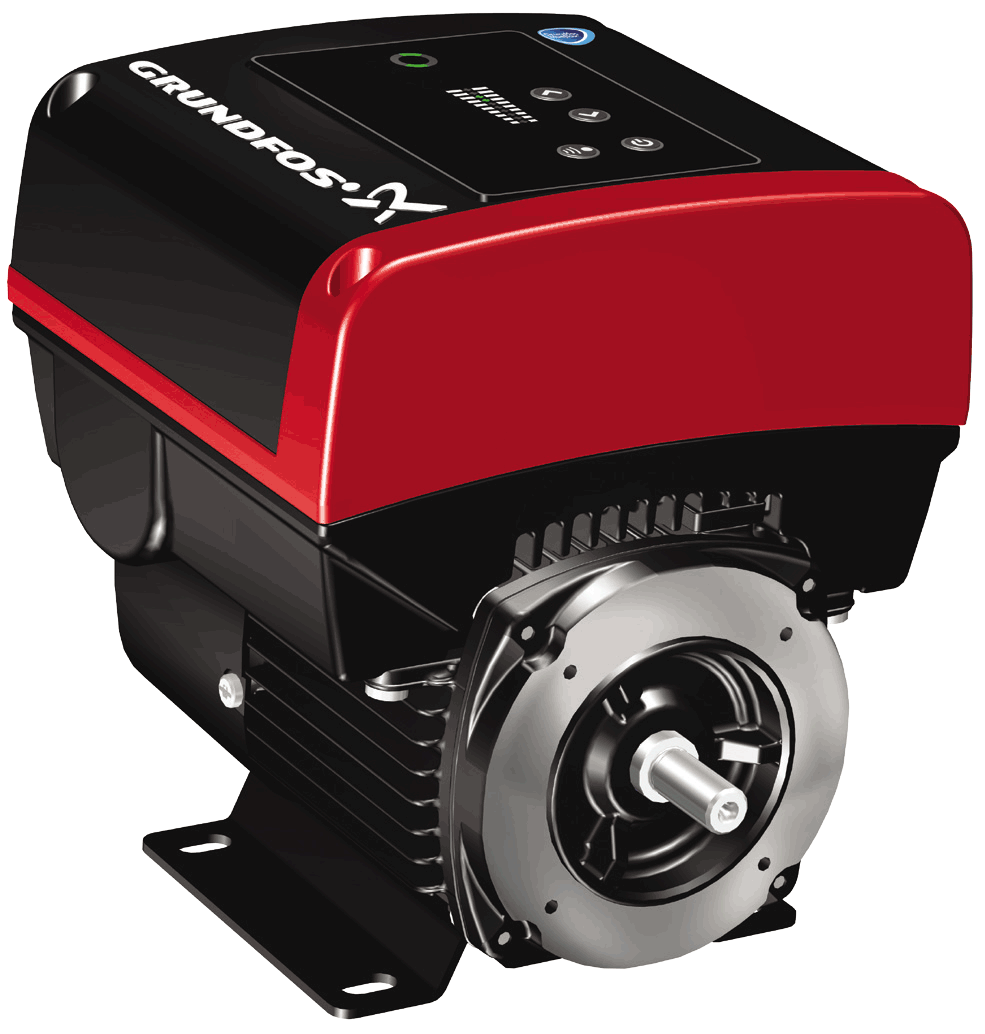

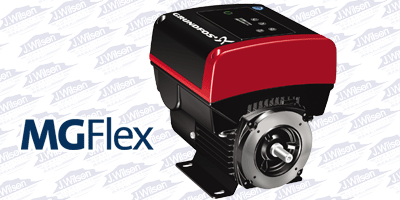

Motor MGFlex Grundfos con protección integrada.
Grundfos ha desarrollado un motor MGFlex para un rendimiento óptimo utilizando energía solar, para aplicaciones de bombas de superficie. Además de los paneles solares, las bombas solares Grundfos de superficie pueden funcionar a red o con un generador.
Características principales
Amplia gama de tensión
La amplia gama de tensiones del motor de alta eficiencia MGFlex para tensión en corriente continua o alterna facilitan extremadamente la selección y dimensionamiento de la bomba.
Fuente de alimentación mixta
El motor MGFlex desarrollado por Grundfos para energía solar también puede funcionar a red o con generador.
Eficiencia máxima
El motor MGFlex optimizará continuamente la velocidad según la entrada de potencia disponible. A esto se le conoce como Seguimiento del Punto Máximo de Potencia (MPPT) y funciona solo cuando la bomba está conectada a voltaje continuo.
Transmisión de velocidad variable
El convertidor de frecuencia Grundfos asegura una transmisión de potencia variable al motor.
Protección de motor incorporada
El motor está protegido contra sobre-carga y sobretemperatura, y monitoriza continuamente las condiciones de carga y tensión.
Monitorización del sistema
Es posible conectar la solución de bomba solar de superficie a Grundfos Remote Management (GRM) para la monitorización del sistema a distancia.
Alta fiabilidad
Potentes cojinetes de carbono / cerámica que aseguran alta fiabilidad.
Protección contra marcha en seco
Al ser una bomba de superficie, la protección contra marcha en seco puede asegurarse mediante un diseño adecuado de las tuberías o un sensor de contacto en la entrada.

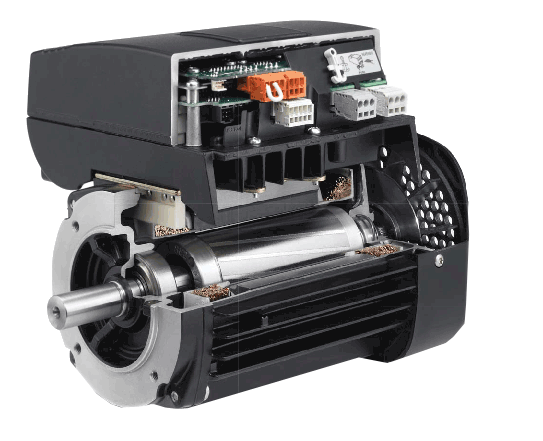

Motor MGFlex optimizado
El motor MGFlex ha sido desarrollado por Grundfos para aprovechar lo mejor del sol. Es un motor de 2 polos con un convertidor de frecuencia integrado que permite funcionar con la máxima eficiencia a una amplia gama de velocidades.
Entrada de potencia de 70W a 1250W
Rango de velocidad del motor 1000 a 3400 RPM
Corriente máxima de entrada de 5A
Grado de protección IP 54
El motor MGFlex es compatible con suministros de tensión tanto en corriente continua como alterna.
DATOS TÉCNICOS
SUMINISTRO A LA BOMBA: 110- 415 VDC, PE 1x220 -240V, -10%/+6%, 50/60Hz, PE.
FUENTE DE ENERGÍA: Modulo Solar, Generador, Red eléctrica.
CONTROL ARRANQUE / PARADA: Entrada digital para controlar arranque /parada del motor.
CONEXIÓN SENSOR: La electrónica del motor permite la conexión de un sensor externo. El motor puede suministrar máx. 24VDC 40mA al dispositivo conectado.
Arranque/parada o cambio de DC a AC: Máximo 4 veces por hora.
Temperatura ambiente: Durante funcionamiento: -20°C a +40°C. Durante almacenaje/transporte: -40°C a +60°C.
Humedad relativa: Máximo 95%.
Protección motor: Protección motor incorporada contra -sobre y bajo tensión -sobrecarga -sobre temperatura.
Corriente de fuga: < 3.5 mA.
Factor de potencia: 0,97.
Disyuntor de fuga a tierra: Si la bomba/motor está conectado a un disyuntor de fuga a tierra (ELCB) es una protección adicional, este interruptor detecta fallo corriente alterna, fallo pulsación continua y ligeros fallos de corriente continua.
Instalación exterior: El motor/bomba debe instalarse bajo un tejado para evitar la luz directa del sol, lluvia, granizo o nieve.
Grado de protección: IP 54.
Clase aislamiento: F (IEC 85).
Compatibilidad EMC: EN 61 800-3.
Nivel ruido: < 63 db(A).
Certificado: CE.
Información adicional
Beneficios de las bombas solares de superficie
Instalación sencilla
Las bombas solares de superficie pueden personalizarse según si aplicación y las condiciones locales. Suministradas como una solución enchufar y listo, el sistema es especialmente fácil de instalar y utilizar incluso en las condiciones más adversas.
Sin mantenimiento
La protección incorporada en el motor de la bomba así como el funcionamiento con frecuencia asegura una solución de bajo mantenimiento.
Bombeo Eficiente
Diseñada para funcionamiento contínuo así como intermitente, las bombas solares de superficie son especialmente adecuadas donde el coste es importante. Una vez realizada la inversión inicial en el sistema, el coste de funcionamiento es mínimo.

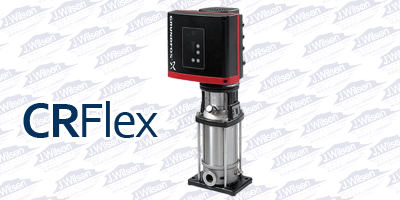

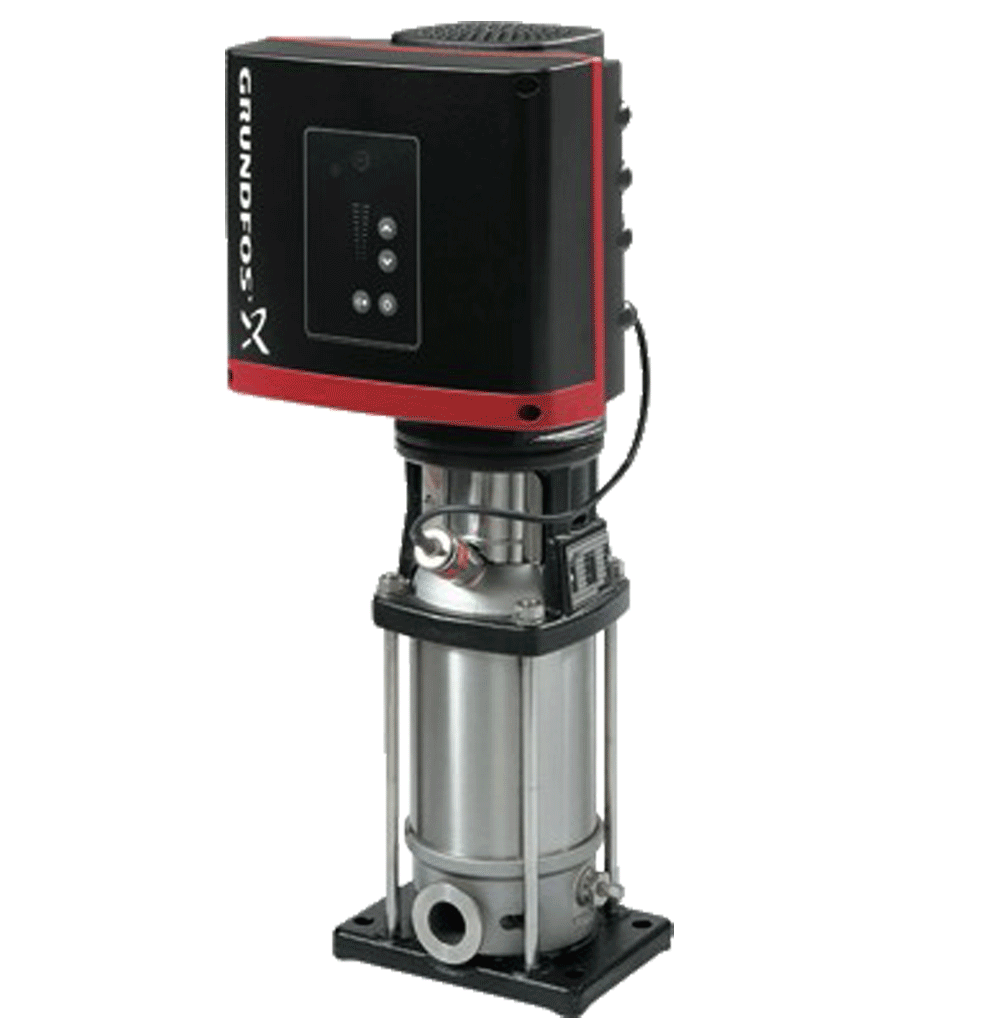

Bomba solar de superficie CRFlex
Las bombas CRFlex son únicamente solares y pueden ser alimentadas tanto con placas solares como con aerogeneradores o con un combinado de las dos anteriores, con la posibilidad de ser apoyadas por un grupo electrógeno.
Características principales
Amplia gama de tensión
La amplia gama de tensiones del motor de la bomba CRFlex para tensión en corriente continua o alterna facilitan extremadamente la selección y dimensionamiento de la bomba.
Fuente de alimentación mixta
El motor MGFlex desarrollado por Grundfos para energía solar también puede funcionar a red o con generador.
Eficiencia máxima
El motor MGFlex de la bomba CRFlex optimizará continuamente la velocidad según la entrada de potencia disponible. A esto se le conoce como Seguimiento del Punto Máximo de Potencia (MPPT) y funciona solo cuando la bomba está conectada a voltaje continuo.
Transmisión de velocidad variable
El convertidor de frecuencia Grundfos asegura una transmisión de potencia variable al motor.
Protección de motor incorporada
El motor está protegido contra sobre-carga y sobretemperatura, y monitoriza continuamente las condiciones de carga y tensión.
Monitorización del sistema
Es posible conectar la solución de bomba solar de superficie a Grundfos Remote Management (GRM) para la monitorización del sistema a distancia.
Bomba Centrífuga
Las bombas CRFlex son centrífugas por lo que tiene unas ventajas frente a a las helicoidales y es que sacrifican en gran medida la altura de succión ganando mucho en caudal.
Protección contra marcha en seco
Al ser una bomba de superficie, la protección contra marcha en seco puede asegurarse mediante un diseño adecuado de las tuberías o un sensor de contacto en la entrada.
Fácil Instalación
Su fácil instalación, la cual viene facilitada con una estructura que permite sujetar la bomba en una base a través de unos tornillos o varillas, es posible y recomendable añadir una base flotante entre la bomba y el suelo o plataforma para absorber bien las vibraciones.
Principales usos de la bomba solar CRFlex
La gama CRFlex ofrece una respuesta fiable y sostenible al bombeo directo de agua en localizaciones remotas o a las que les es complicado disponer de red eléctrica. Este típo de bomba solar no es sólo una solución sino que también es una medida de ahorro, consiguiendo economizar bastante en la factura eléctrica. Los principales usos que destacan son:
Sistemas de riego
Bombeo solar directo
Ganadería
Aumento de presión
Uso en viviendas aisladas de la red eléctrica
Uso en sistemas de bombeo de piscinas
DATOS TÉCNICOS
POTENCIA: 1,5 kW - 2CV
ETAPAS DE LA BOMBA: 2
PRESIÓN M&Acute;XIMA AMBIENTAL: 25 bar
TEMPERATURA AMBIENTE M&Acute;XIMA: 50 °C
TENSIÓN NOMINAL AC: 1 X 90-240V
TENSIÓN NOMINAL DC: 30 - 300V
CORRIENTE NOMINAL: 8,9 A
FACTOR DE POTENCIA: 0,99
VELOCIDAD NOMINAL: 500 - 3600 rpm
DI&Acute;METRO DE CONEXIONES: FLEXI-CLAMP.
GRADO DE PROTECCIÓN IP55
CLASE DE AISLAMIENTO: F
PROTECCIÓN DE MOTOR Y
LONGITUD: 621 mm.
PESO: 33,1 Kg.
Información adicional
Beneficios de las bombas solares de superficie
Instalación sencilla
Las bombas solares de superficie pueden personalizarse según si aplicación y las condiciones locales. Suministradas como una solución enchufar y listo, el sistema es especialmente fácil de instalar y utilizar incluso en las condiciones más adversas.
Sin mantenimiento
La protección incorporada en el motor de la bomba así como el funcionamiento con frecuencia asegura una solución de bajo mantenimiento.
Bombeo Eficiente
Diseñada para funcionamiento contínuo así como intermitente, las bombas solares de superficie son especialmente adecuadas donde el coste es importante. Una vez realizada la inversión inicial en el sistema, el coste de funcionamiento es mínimo.

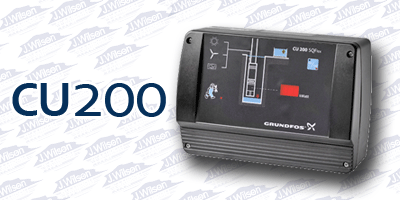

CU200 Unidad de control SQFlex / CRFlex
La unidad CU200, es un dispositivo que combina las funciones de status, control y comunicación , especialmente desarrollada para el sistema SQFlex. Además la CU200 permite establecer comunicación con el interruptor de nivel o flotante electrónico.
Elementos principales de la CU200
Entradas cableadas
La CU200 incorpora entradas cableadas para:
- Alimentación eléctrica para la unidad CU200.
- Alimentación hacia la bomba.
-.Puesta a tierra o masa.
-.Interruptor de nivel o flotante electrónico.
Tecnología PLC
La tecnología PLC (Power Line Communication) hace que la comunicación entre la unidad CU200 y la bomba sea establecida por medio del cable de alimentación eléctrica de la bomba. Este principio permite no utilizar cableado extra entre estos dos elementos.
Control directo sobre la bomba
Es posible encender, detener o resetear la función de bombeo por medio del botón on/off. De esta manera, la unidad CU200 ofrece indicadores de alarmas y monitoreo.
Sistema de monitoreo
La unidad CU200 ofrece monitoreo de niveles de agua, estatus de funcionamiento de la bomba y potencia de entrada. Además posee indicadores de alarma para sucesos como funcionamiento en seco, solicitud de servicio para los casos de contactos abiertos con la bomba, sobre voltaje, sobrecalentamiento y sobre carga de la bomba. Asicionalmente , la CU200 tiene indicador de suministro de energía; la cual puede ser Solar, Eólica o desde un generador eléctrico.

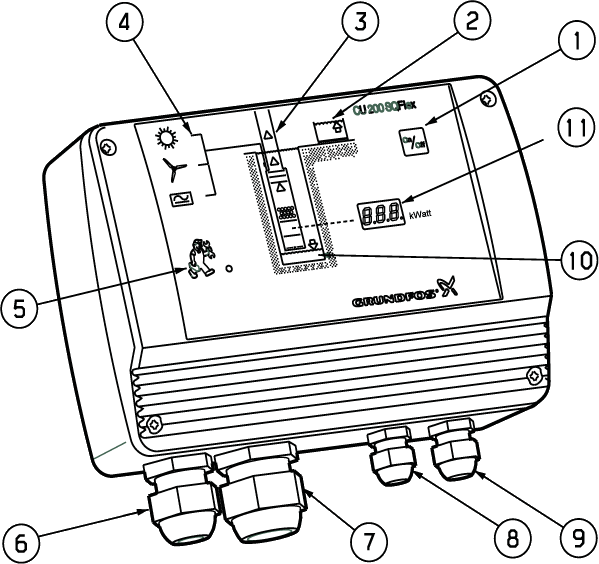

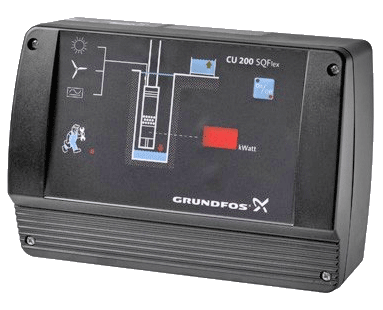

Disposición del panel frontal de la unidad CU200
1- Botón on/off. 2- Nivel de reserva de agua.
3- Estatus de funcionamiento de la bomba.
4- Fuente de energía empleada.
5- Indicador de solicitud de servicio.
6- Entrada de alimentación eléctrica.
7- Conexión de la bomba eléctrica.
8- Conexión de tierra o masa.
9- Conexión de flotante electrónico.
10- Alarma de funcionamiento en seco.
11- Potencia de alimentación eléctrica.
Información adicional
Beneficios de las bombas solares de superficie
Instalación sencilla
Las bombas solares de superficie pueden personalizarse según si aplicación y las condiciones locales. Suministradas como una solución enchufar y listo, el sistema es especialmente fácil de instalar y utilizar incluso en las condiciones más adversas.
Sin mantenimiento
La protección incorporada en el motor de la bomba así como el funcionamiento con frecuencia asegura una solución de bajo mantenimiento.
Bombeo Eficiente
Diseñada para funcionamiento contínuo así como intermitente, las bombas solares de superficie son especialmente adecuadas donde el coste es importante. Una vez realizada la inversión inicial en el sistema, el coste de funcionamiento es mínimo.

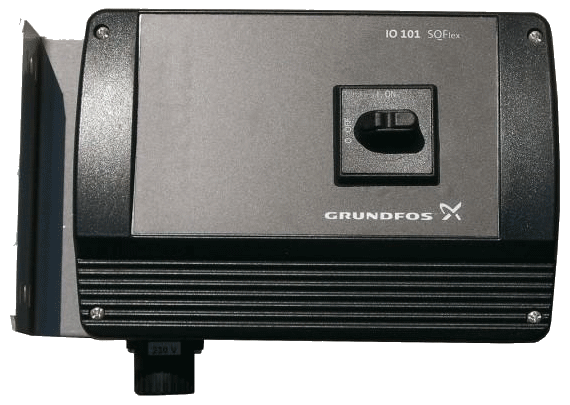

IO 101 Unidad de conmutación SQFlex
La unidad IO 101, es un dispositivo diseñado específicamente para el sistema de bombeo solar SQFlex.
La unidad IO 101 permite la conexión de un sistema de respaldo de energía en caso de que el nivel de energía solar sea insuficiente. El cambio de fuente de energía debe hacerse manualmente.

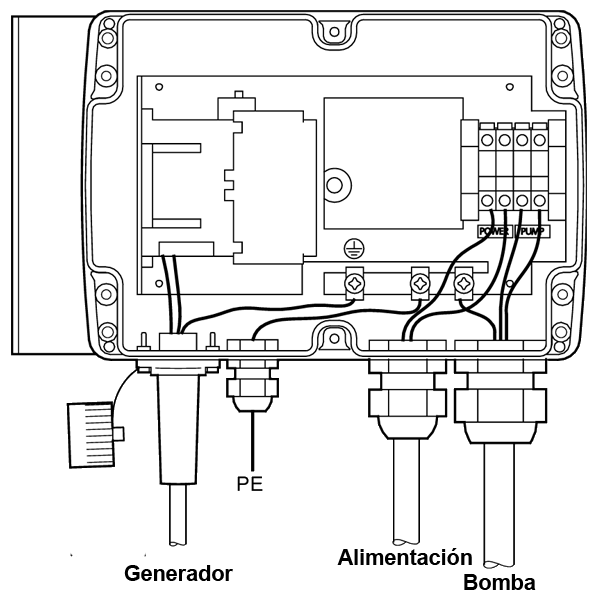

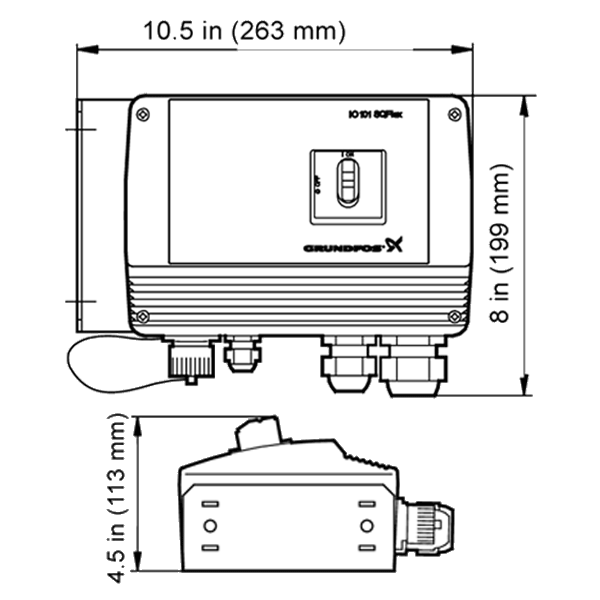

Vistas esquemáticas de la unidad IO 101
En condiciones en las que el generador de respaldo es detenido manualmente o se detiene por falta de combustible, la unidad IO 101 hará la conmutación de manera automática a la fuente de energía solar.
Información adicional
Beneficios de las bombas solares de superficie
Instalación sencilla
Las bombas solares de superficie pueden personalizarse según si aplicación y las condiciones locales. Suministradas como una solución enchufar y listo, el sistema es especialmente fácil de instalar y utilizar incluso en las condiciones más adversas.
Sin mantenimiento
La protección incorporada en el motor de la bomba así como el funcionamiento con frecuencia asegura una solución de bajo mantenimiento.
Bombeo Eficiente
Diseñada para funcionamiento contínuo así como intermitente, las bombas solares de superficie son especialmente adecuadas donde el coste es importante. Una vez realizada la inversión inicial en el sistema, el coste de funcionamiento es mínimo.
SQFlex Sistema basado en energía renovable para suministro de agua.
El sistema SQFlex está basado en fuentes de energía renovable como la solar o eólica, para el suministro de agua de manera confiable. Este sistema incluye una bomba sumergible SQF.
El sistema SQFlex destaca por su gran flexibilidad, comparada con las fuentes de suministro de energía. Su aplicación es adaptable de acuerdo a las condiciones del área donde se instale.
Características principales
Protección de marcha en seco

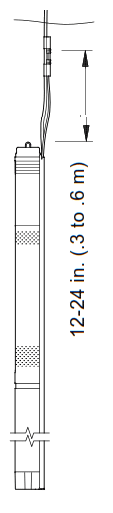

La bomba SQF del sistema SQFlex está protegida contra marcha en seco para evitar daños al sistema de bombeo. El sistema de protección se activa gracias a un electrodo ubicado sobre el cable de energía de la bomba a una altura de entre 30-60 cm (12-24 pulgadas) sobre la bomba, esta distancia varía de acuerdo al tipo de bomba.
Alta eficiencia
El motor MSF3 que equipa a la bomba SQF es de magneto permanente ( PM ) demostrando una alta eficiencia dentro del rango de potencia de motores asíncronos. El motor MSF3, genera un considerable torque aún en casos de bajo suministro de potencia eléctrica.
Protección de alto / bajo voltage
Las variaciones de voltage son causadas por malas instalaciones o falla en la energía eléctrica de suministro. La bomba se detiene si el voltage cae por debajo del umbral establecido. Si el voltage está dentro del rango establecido, el motor de la bomba se reactiva automáticamente.
Protección de sobrecarga
Si se excede el límite de carga de la bomba, el motor reducirá su velocidad. Si la velocidad decae por debajo de las 500rpm, el motor se apagará por 10 segundos, luego de lo cuál intentará ponerse en marcha automáticamente.
Protección de recalentamiento
El motor cuenta con un sensor de temperatura, si la temperatura excede los 85°C (185°F) , se produce el corte de energía eléctrica, cuando la temperatura retoma un valor de 73°C (165°F) , el motor reinicia su marcha automáticamente.
Tecnología MPPT
La bomba SQF del sistema SQFlex, contiene un circuito integrado con tecnología MPPT ( Maximun Power Point Tracking ), que permite optimizar el rendimiento de la bomba en función de la potencia eléctrica de entrada. Cabe mencionar que esta funcionalidad sólo está disponible cuando la bomba se conecta a una fuente de voltage contínuo (DC).
Amplio rango de operación
El amplio rango de voltage permite al motor de la bomba operar a cualquier voltage desde 30 a 300 VDC o desde 90 a 240 VAC. Esto permite que las instalaciones y el dimensionamiento sean sencillos de aplicar.
Protección contra partículas
La bomba está esquipada con un sistema anti-arena, que evita daños al motor y al sistema de bombeo, haciendo que la arena sea despedida a través de unas ranuras dispuestas en el extremo inferior de la bomba.
Confiabilidad
El motor MSF3 es fabricado con miras a aportar la mayor cofiabilidad, con características como: -Rodamientos de carbón/cerámico. -Potencia de arranque. -Mecanismos de protección.
Instalación sencilla
Son varias las características que permiten una isntalación sencilla; el bajo peso, el orificio de inserción de entre 3 a 4 pulgadas, y sólo un interruptor sin la necesidad de agregar circuitos adicionales para el arranque del motor.

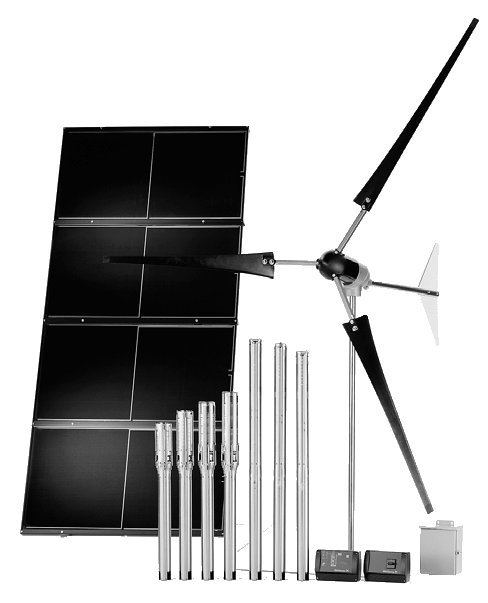

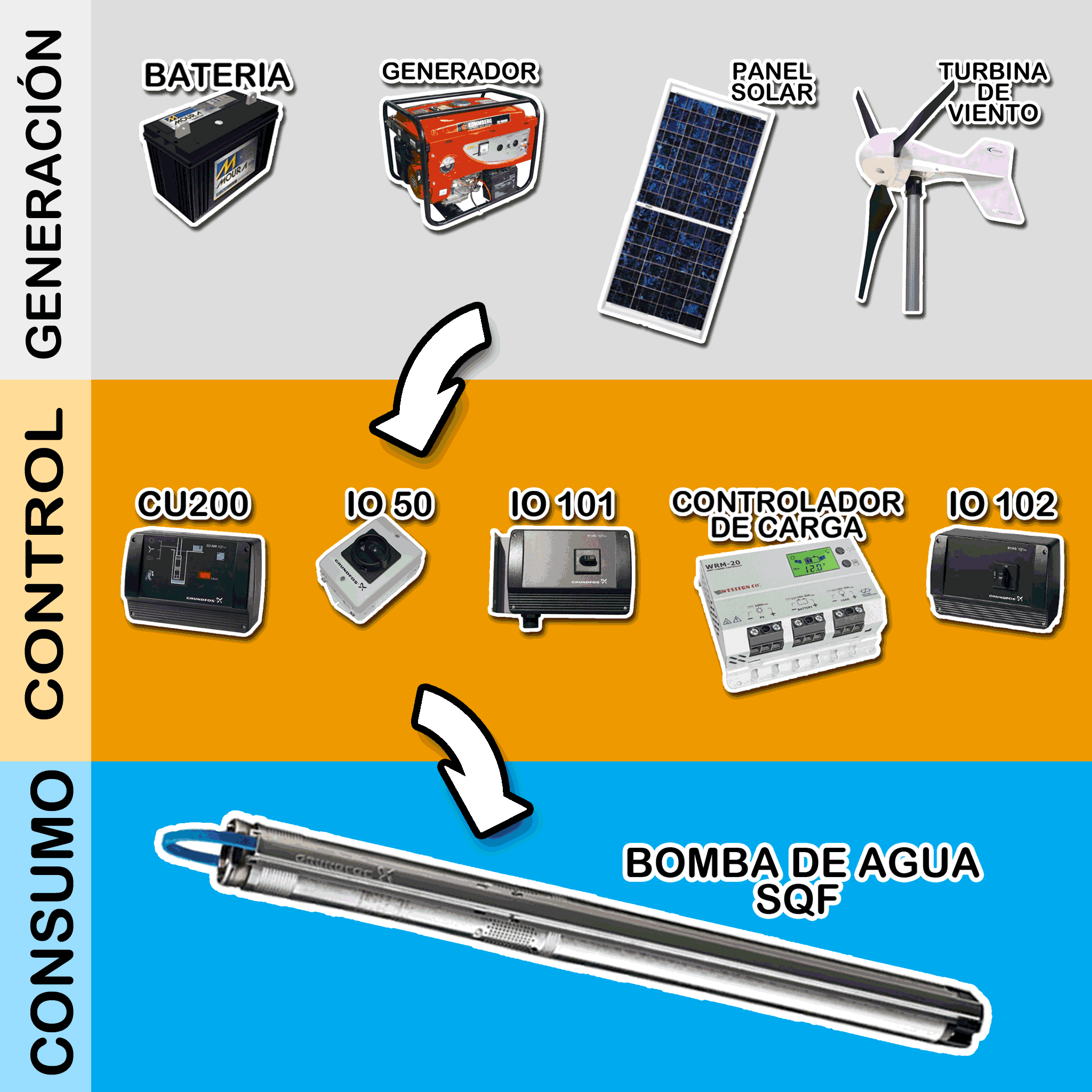

Componentes del sistema SQFlex
Los componentes del sistema SQFlex se muestran en la infografía adjunta; de tal manera que la combinación de estos es la resultante de la adecuación en la localidad donde será aplicada la solución de energía renovable.
Bomba sumergible SQF
Unidad de control CU 200 SQFlex
Conmutador IO 50 SQFlex
Conmutador IO 101 SQFlex
Breaker IO 102 SQFlex
Controlador de carga
Panel solar
Turbina de viento
Generador a combustible
Banco de baterías
EJEMPLOS DE APLICACIÓN DEL SISTEMA SQFlex

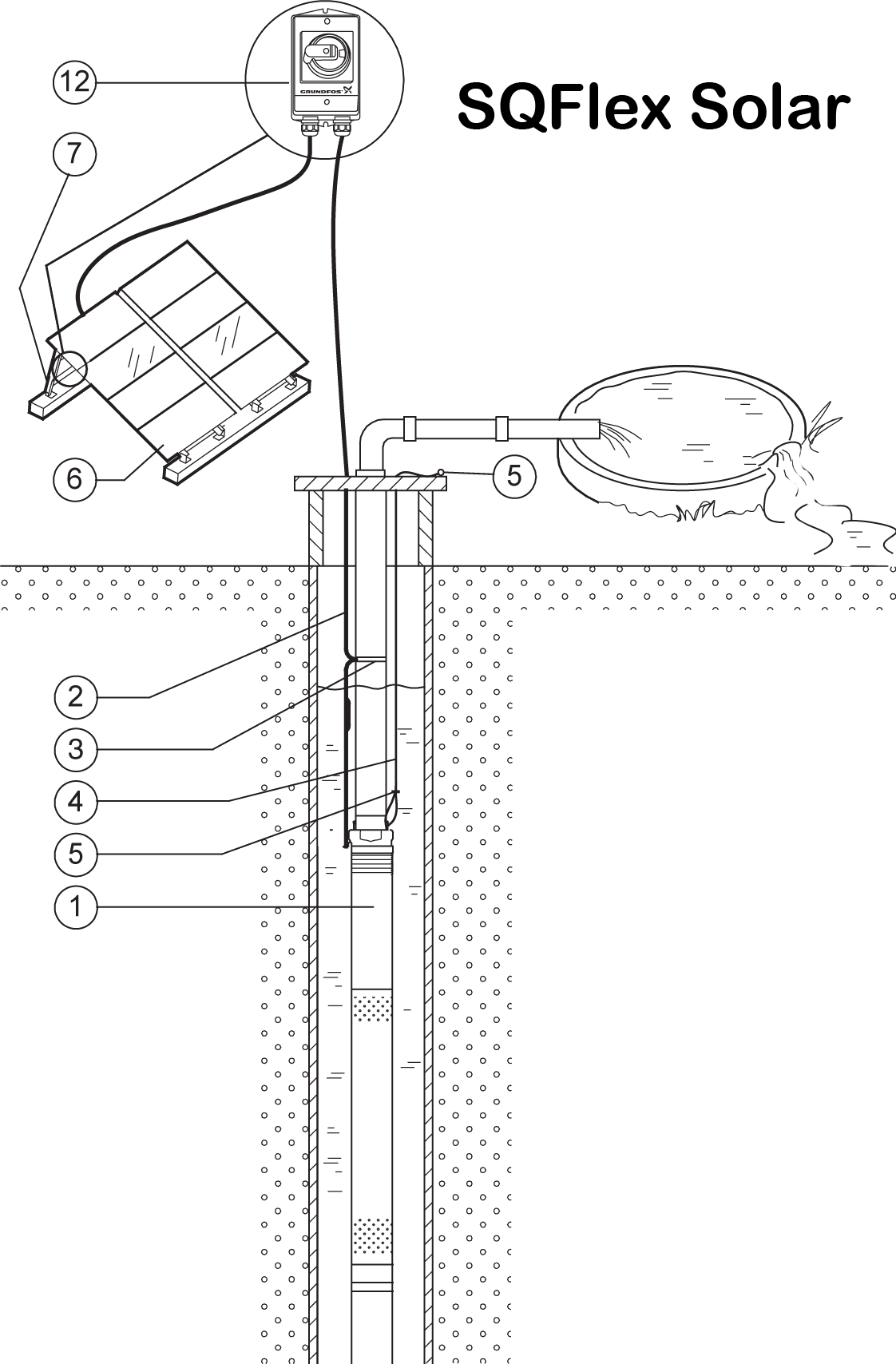

Sistema SQFlex Solar simple
Esta configuración de sistema SQFlex es la más sencilla dentro de la variedad de posibilidades. Esta disposición de componentes conlleva beneficios como la facilidad de instalación, bajo mantenimiento incluyendo la limpieza periódica del panel solar y pocos componentes sencillos de mantener.
1- Bomba SQF
2- Cable sumergible
3- Sujetadores de cable
4- Cable de anclaje
5- Gancho de anclaje
6- Paneles solares
7- Estructura de soporte
12- Interruptor IO 50 SQFlex
El circuito protector incorporado en la electrónica del motor, permite cortar el suministro de energía elétrica en casos de bajo nivel de agua, o situraciones similares.
Con el interruptor IO 50 SQFlex, la energía suministrada a la bomba puede ser interrumpida manualmente, en casos de mantenimiento del equipo de bombeo o por suficiencia de agua.

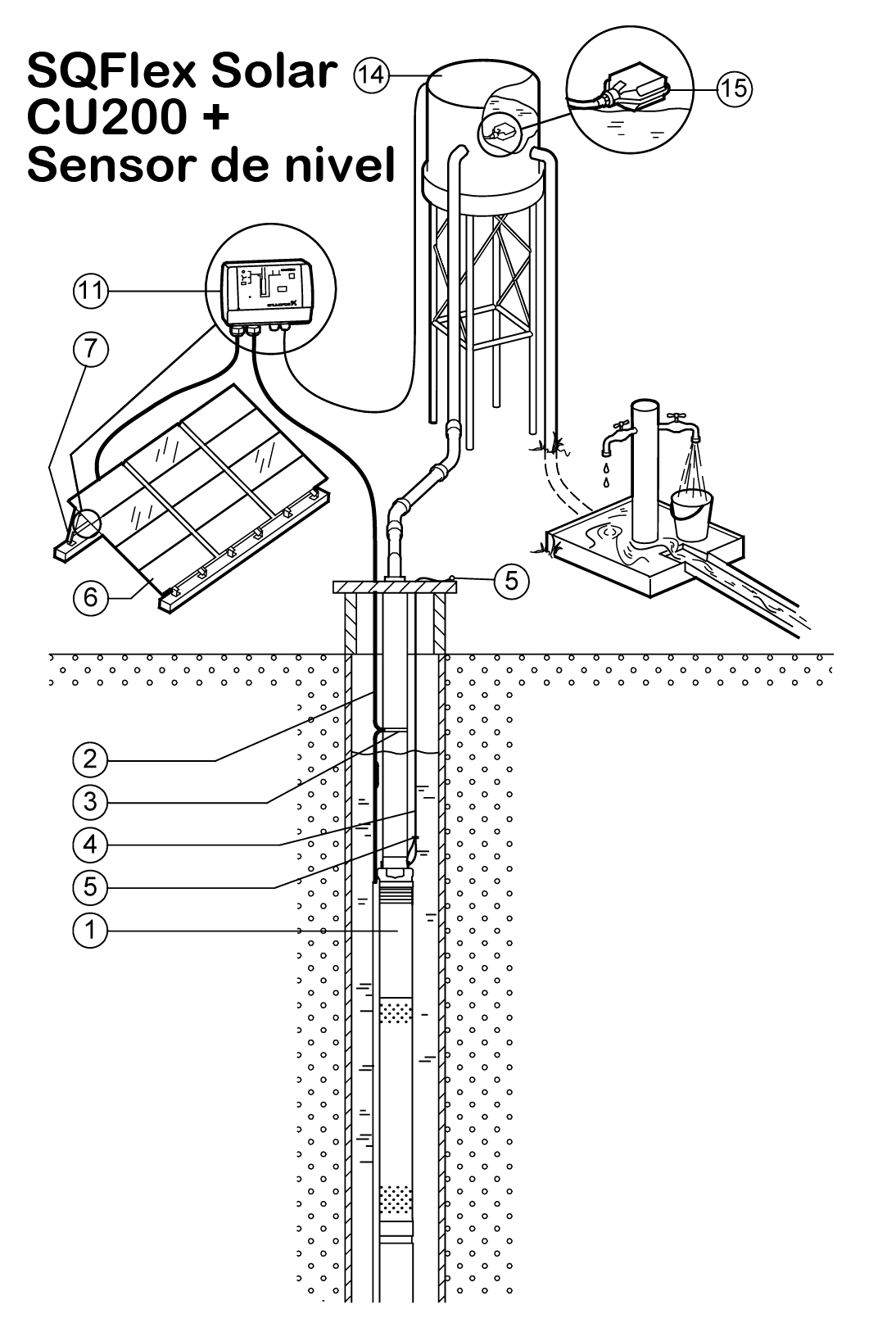

Sistema SQFlex Solar con unidad de control CU200 y sensor de nivel
Este formato del sistema SQFlex permite almacenar la energía entregada por el sol, en forma de agua en un tanque de reserva. La finalidad de este sistema SQFlex es disponer de agua en horas nocturnas, por cortos períodos de tiempo en los que la luz del sol no permite operar a la bomba o cuando se requiera de una cantidad considerable de agua como reserva.
El sensor de nivel actúa como interruptor cuando el tanque de reserva está lleno. La unidad de control CU200 indica el estatus del nivel de agua, funcionamiento de la bomba y la potencia de alimentación eléctrica.
1- Bomba SQF
2- Cable sumergible
3- Sujetadores de cable
4- Cable de anclaje
5- Gancho de anclaje
6- Paneles solares
7- Estructura de soporte
11- Unidad de control CU200 SQFlex
14- Tanque de agua
15- Sensor de nivel
Información adicional
Beneficios de las bombas solares de superficie
Instalación sencilla
Las bombas solares de superficie pueden personalizarse según si aplicación y las condiciones locales. Suministradas como una solución enchufar y listo, el sistema es especialmente fácil de instalar y utilizar incluso en las condiciones más adversas.
Sin mantenimiento
La protección incorporada en el motor de la bomba así como el funcionamiento con frecuencia asegura una solución de bajo mantenimiento.
Bombeo Eficiente
Diseñada para funcionamiento contínuo así como intermitente, las bombas solares de superficie son especialmente adecuadas donde el coste es importante. Una vez realizada la inversión inicial en el sistema, el coste de funcionamiento es mínimo.
